產品概述

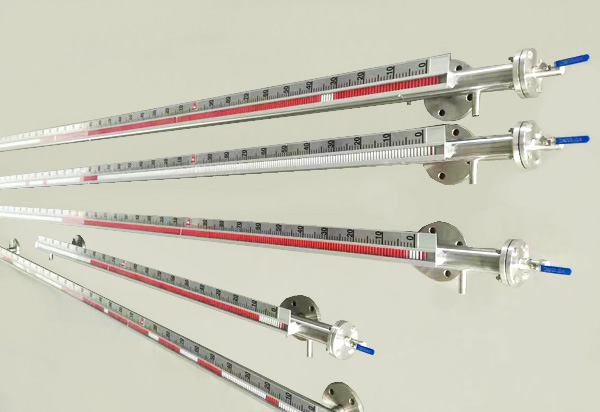

TH-YW系列磁翻板液位計是一種浮子式以金屬管為主體管的現場指示型液位計，該系列產品可以做到高密封、防泄漏，可以在高溫、高壓、高粘、強腐蝕性條件下安全可靠的測量液位，全過程可以做到無盲區、顯示醒目、讀取直觀清晰，配上液位報警開關，可實現液位或界位的上下限報警及自動控制，配上遠傳變送器，可將液位界位的現場信息轉換成4-20mA標準信號輸出，實現遠距離檢測、指示、控制、記錄等功能，可廣泛用于各種承壓、敞口貯液設備的液位測量與控制。

工作原理

磁翻板液位計結構是基于連通器原理，使主體管內的液位與設備容器中的液位高度一致，裝有永久磁鋼的浮子浮在主體管的液面上（浮子內磁鋼的位置與液面相平）。

當容器中的液位發生改變時，主體管的液位也隨之改變，浮子的位置也同步改變，浮子內的磁鋼通過磁藕合的作用驅動主體管外部的紅白翻柱指示器翻轉180度，液位計指示器由白色變成紅色，液位下降時指示器由紅色變?yōu)榘咨t色表示液位高度；界位測量時紅白交界處為兩液體的交界面。

基本型磁翻板液位計的結構特點

1、磁翻板液位計結構

液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。

2、上下限開關輸出

利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。

細節展示

技術參數

量程范圍：（兩個法蘭中心的距離）0～12000mm 其他尺寸可定做；

壓力：0～2.5MPa；0～4.0MPa；0～6.0MPa，其他壓力范圍可定做；

工作溫度：-20～450℃；

介質密度：≥0.5g/cm3；

界位比重差：≥0.15g/cm3；

主體管規格：57*3mm可定制

法蘭標準：HGT20592-2009（可根據用戶需求訂做）

安裝方式

訂貨須知

1、型號規格；

2、被測介質：告訴我們介質名稱；

3、儀表測量范圍：也可稱為公稱長度，兩個法蘭的中心距離；

4、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；

5、法蘭標準：法蘭的公稱通徑，使用較多的是DN20、DN25；

6、特殊要求：請在訂貨前詳細注明，如是否要帶遠傳、保溫夾套、上下限開關等等。
