TH-YYA
304不銹鋼
3~240噸/小時
0.4~1NTU
水力全自動（無電力）運轉
30年以上
各類自來水廠、地表水處理、農村生活用水、河水飲用凈化

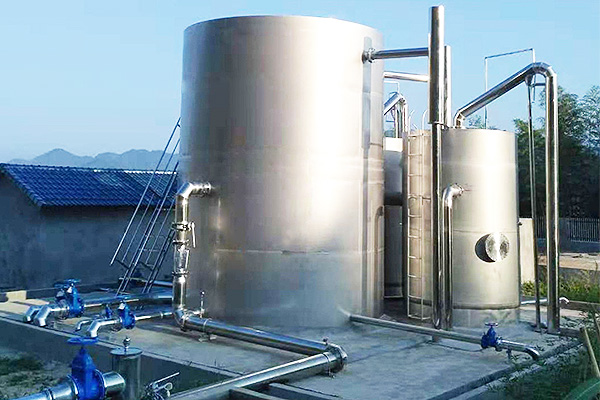

TH-YYA自來水廠一體化凈水設備采用304不銹鋼或碳鋼材質制造，集混凝沉淀、曝氣充氧、多介質過濾、自動反洗、自動排污等凈水工藝，可高效去除地表水（河水、山泉、水庫等）、地下水中泥沙、懸浮顆粒、藻類、鐵錳離子、細菌、異味等，將地表水凈化成符合《生活飲用水衛生標準》GB5749-2022要求的清潔生活用水。
·Ⅰ類、Ⅱ類、Ⅲ類地表水；濁度＜200NTU可直接進設備；
·原水濁度＜3000NTU，通過系統設計，處理后達到《生活飲用水衛生標準》GB5749-2022相關水質指標要求。
原水進入設備前加入絮凝劑，混合后通過進水管進入設備混凝室絮凝，大顆粒絮凝體在斜管沉淀器沉淀，沉淀后的水經曝氣裝置去除異味、有機物，充分融氧后分流進入過濾器，通過多介質復合濾料層凈化水質，出水經二次融氧后消毒在流入蓄水池，完成對原水的凈化。
整個過程自動化運轉，不需要人為干預操作，無需專業管理人員，無論各類自來水廠、山區農村、社區都可做到便捷運輸、快速安裝、運行使用。
原水濁度：≤500毫克/升，短期可達3000毫克/升
出水濁度：≤1NTU（特殊情況≤3NTU）
沉淀反應時間：20~40分鐘
穩流區流速：1.8~2.7毫米/秒
沖洗強度：12~16升/平方米?秒
沖洗時間：2~6分鐘
· 進水指標：河流、溝渠、水庫、山泉等地表水源或地下水，濁度100~3000NTU；
· 出水標準：出水濁度0.3~1 NTU（根據用戶需求調整），符合《生活飲用水衛生標準》（GB5749-2022）指標要求；
1、混凝沉淀 降低濁度：
水中雜質及膠體在絮凝作用下生成礬花，至沉淀區自動沉淀，實現初步固液分離，減輕過濾系統負擔。
2、曝氣充氧 活化水質：
水與空氣接觸融氧，發生氧化反應，并將氨氣、二氧化碳等有害氣體溢出，增強污染物凝聚效果，有利于后續過濾。
3、高效過濾 截留污染物：
3~7種濾料組成的多介質精濾層，將細小固體微粒截留，去污率99%以上，出水濁度0.4~1NTU；
4、自動反沖洗 自動排污：
過濾器具有自動反沖洗功能，到達設計條件時自動對濾層沖洗，沖洗歷時3～6分鐘。配置手動強制反洗控制器可手動反洗。
不用電 — 水力自動化+無壓供水設計，曝氣、溶氧、精濾、反洗無電力運行，用電成本減少90%以上；
不換濾料 — 濾層反洗徹底不板結，濾料不需更換；
使用靈活 — 模塊化設計尺寸小、運輸安裝便捷，城鎮、鄉村、山區都可以安裝；
機型豐富 — 處理能力3~240噸/小時，滿足各種水量要求；
體積小 — 集絮凝、沉淀、過濾、自動反洗功能為一體，占地節約50%，施工成本減少30%以上；
過濾精度高 — 對泥沙、有機物、懸浮物、鐵錳金屬離子等去除率99%以上，出水濁度0.4~1NTU（根據用戶需求調整）；
操作簡單 — 自動運行無需專業人員操作，后期管理成本減少80%以上。
* 自來水廠一體化凈水設備選型方法計算：日處理水量 / 24
* 可選配自動化控制系統
| 型號 | 產水量 （m3/h） | 沉淀裝置 (直徑*高度)m | 過濾裝置 (直徑*高度*數量)m | 配套加藥 (PAC / PAM) | 配套消毒 （次氯酸鈉發生器） | 日產水 （m3/d） | 占地面積 （m2） | 適用人數 （人） |
| TH-YYA-3D | 3 | Φ1*5 | Φ0.4*3*1 | TH-JY-500 | HCL-50 | 72 | 3 | 900 |
| TH-YYA-5D | 5 | Φ1*5 | Φ0.6*3*1 | TH-JY-500 | HCL-50 | 120 | 3 | 1500 |
| TH-YYA-10D | 10 | Φ1.3*5 | Φ0.8*3*2 | TH-JY-500 | HCL-50 | 240 | 6 | 3000 |
| TH-YYA-15D | 15 | Φ1.6*5 | Φ1*3*2 | TH-JY-500 | HCL-50 | 360 | 6 | 4500 |
| TH-YYA-25D | 25 | Φ2*5 | Φ1.2*3*2 | TH-JY-500 | HCL-50 | 600 | 9 | 7500 |
| TH-YYA-35D | 35 | Φ2.4*5 | Φ1.4*3*2 | TH-JY-500 | HCL-100 | 840 | 12 | 10500 |
| TH-YYA-45D | 45 | Φ2.7*5 | Φ1.6*3*2 | TH-JY-1000 | HCL-100 | 1080 | 16 | 13500 |
| TH-YYA-55D | 55 | Φ2.9*5.5 | Φ1.8*3*2 | TH-JY-1000 | HCL-200 | 1320 | 20 | 16500 |
| TH-YYA-70D | 70 | Φ3.3*5.5 | Φ2*3*2 | TH-JY-1000 | HCL-200 | 1680 | 26 | 21000 |
| TH-YYA-85D | 85 | Φ3.6*5.5 | Φ2.2*3*2 | TH-JY-1000 | HCL-200 | 2040 | 29 | 25500 |
| TH-YYA-100D | 100 | Φ3.9*5.5 | Φ2.4*3*2 | TH-JY-2000 | HCL-300 | 2400 | 45 | 30000 |
| TH-YYA-120D | 120 | Φ4.4*5.5 | Φ2.6*3*2 | TH-JY-2000 | HCL-300 | 2880 | 45 | 36000 |
| TH-YYA-130D | 130 | Φ4.6*5.5 | Φ2.2*2.8*3 | TH-JY-2000 | HCL-500 | 3120 | 50 | 39000 |
| TH-YYA-150D | 150 | Φ4.8*5.5 | Φ2.4*2.8*3 | TH-JY-2000 | HCL-500 | 3600 | 50 | 45000 |
| TH-YYA-180D | 180 | Φ5.3*5.5 | Φ2.6*2.8*3 | TH-JY-2000 | HCL-500 | 4320 | 50 | 54000 |
| TH-YYA-200D | 200 | Φ5.6*5.5 | Φ2.4*2.6*4 | TH-JY-3000 | HCL-500 | 4800 | 60 | 60000 |
| TH-YYA-240D | 240 | Φ6.1*5.5 | Φ2.6*2.6*4 | TH-JY-3000 | HCL-650 | 5760 | 60 | 72000 |
| 參數僅供參考，請以方案或設計圖紙為準 | ||||||||
·配套使用電解法次氯酸鈉發生器；
·無電情況選配TH-YYA-X緩釋消毒設備；
設備已在多省份的飲用水項目中得到大量應用，出水經檢測符合《生活飲用水衛生標準》GB5749-2022相關指標要求。
| 序號 | 處理能力 | 設計圖下載鏈接 |
| 1 | 5T/H | 5T`H一體化凈水設備工藝設計圖 |
| 2 | 10T/H | 10T`H一體化凈水設備工藝設計圖 |
| 3 | 15T/H | 15T`H一體化凈水設備工藝設計圖 |
| 4 | 25T/H | 25T`H一體化凈水設備工藝設計圖 |
| 5 | 35T/H | 35T`H一體化凈水設備工藝設計圖 |
| 6 | 45T/H | 45T`H一體化凈水設備工藝設計圖 |
| 7 | 60T/H | 60T`H一體化凈水設備工藝設計圖 |
| 獲取其他設備型號圖紙請聯系客服 | ||
1、設備在安裝使用時應查看檢驗所有管道接口是否扭緊，不能漏氣、漏水，清除設備內因施工可能留下的雜物，檢驗無誤后按照濾材質量從大到小填裝。
2、調試設備時，先另用管道從濾池上部進水，待水滿后再開機正常進水，每格濾池能自動反沖洗兩次（視濾料沖洗干凈為止），反沖洗正常后，調整進水量，使進水量為設計處理水量的1/3，開啟投藥設備加藥，待設備運轉正常后，將水量調整到設計水量。
3、設備排泥通常每2天操作一次，雨季時每天排泥一次。
4、若設備停用一星期以上，在停用前必須開啟排泥閥和沖洗閥，待設備內泥排干凈后再停用。
5、自來水廠一體化凈水設備通常一年保養一次，檢查項目主要有進出水裝置、輔助虹吸管、沖洗污泥等。
