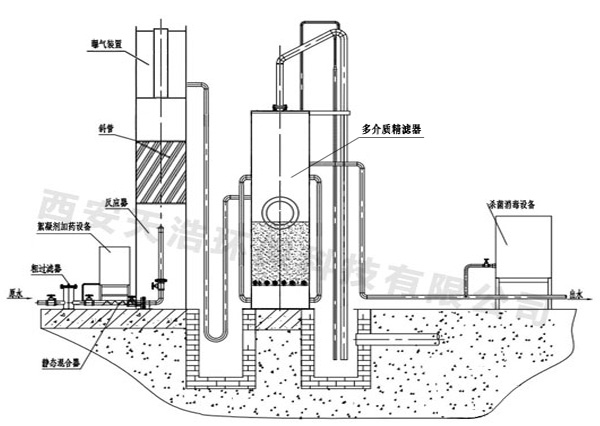

重力式一體化凈水設備虹吸下降管、虹吸輔助管需要淹在水封井里面。

重力式一體化凈水設備反沖洗好壞是影響設備正常的運轉和出水濁度達標的關鍵因素，因此設備的虹吸管、虹吸輔助管、抽氣管、虹吸破壞管應嚴格保證不漏氣，虹吸輔助管要淹在水封井里面進行水封，虹吸破壞管要保持暢通。

1—配水槽；2—U形進水管；3—虹吸上升管；4—頂蓋；5—布水擋板；6—濾料層；7—配水系統；8—集水區；9—連通渠；10—沖洗水箱；11—出水管；12—虹吸輔助管；13—抽氣管；14—虹吸下降管；15—排水井；16—虹吸破壞斗；17—虹吸破壞管；18—水封堰；19—反沖洗強度調節器；20—虹吸輔助管管口；

重力式一體化凈水設備虹吸反沖洗過程

原水經沉淀或澄清后的清水，從配水槽（1）、U形進水管（2），進入虹吸上升管（3），再由頂蓋（4）內的布水擋板（5）均勻地布水于濾料層（6）中，水自上而下通過濾料層過濾，過濾水從小阻力配水系統（7）進入集水區（8）后，通過連通渠（9）流到?jīng)_洗水箱——即沖洗水箱（10），當水位上升至出水管（11）時，過濾水就流入清水池。

濾池剛投入運行時，濾料層較清潔，但當運行到一定的時間之后，由于濾料層中固體顆粒雜質的逐漸增多，因此水頭損失也隨之增加，水位就沿著虹吸上升管慢慢升高，當水頭損失增大到一定程度之后，使虹吸上升管中的水位升高到虹吸輔助管管口（20）時，水便從輔助管（12）中急速流下，依靠水流的夾氣和引射作用，通過抽氣管（13）不斷帶走虹吸管中的空氣，使虹吸管形成真空，虹吸上升管中的水便大量地越過管頂，沿虹吸下降管（14）落下，這時，就開始了反沖洗過程。

沖洗水箱的水經過連通渠、集水區和配水系統從下而上沖洗濾料層，沖洗的廢水通過虹吸管，流入排水井（15），從水封堰（18）溢流至溝渠。在沖洗過程中，水箱的水位逐漸下降，約沖洗5min左右，水箱水位下降到虹吸破壞斗（16）緣口以下時，虹吸破壞管（17）會把其內的存水吸光，露出管口，空氣迅速從虹吸破壞管進入虹吸管頂，虹吸即被破壞，沖洗過程就此結束，過濾又重新開始。

在濾池的運行過程中，遇到出水水質不理想，或是濾層阻力過大，這時可以進行人工強制反沖洗。打開虹吸輔助管管口（20）處的人工強制反沖洗壓力管閥門，通過壓力水抽走虹吸管的空氣，即可達到人為的強制沖洗的目的。
